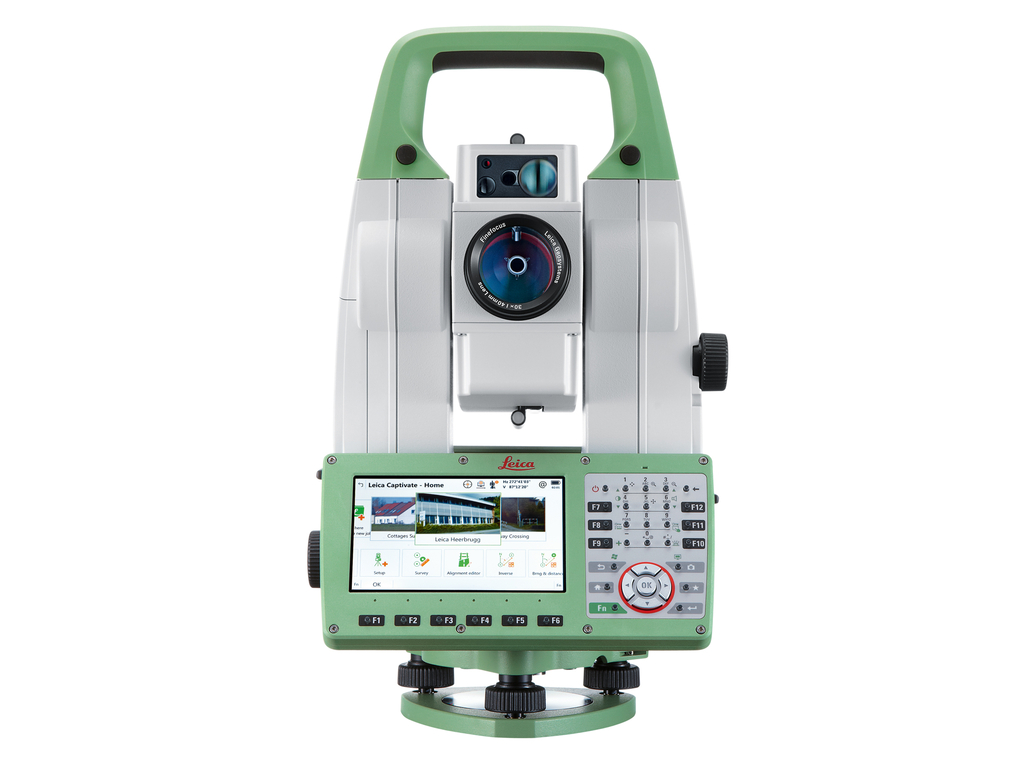

| TS16 全站仪 |
|
| 分类：分类：全站仪 - 徕卡 |
| 徕卡测量全站仪TS16不仅仅给客户带来了体验，更给客户带来了全新的测量理念-“无处不三维”！ |
|
|
-

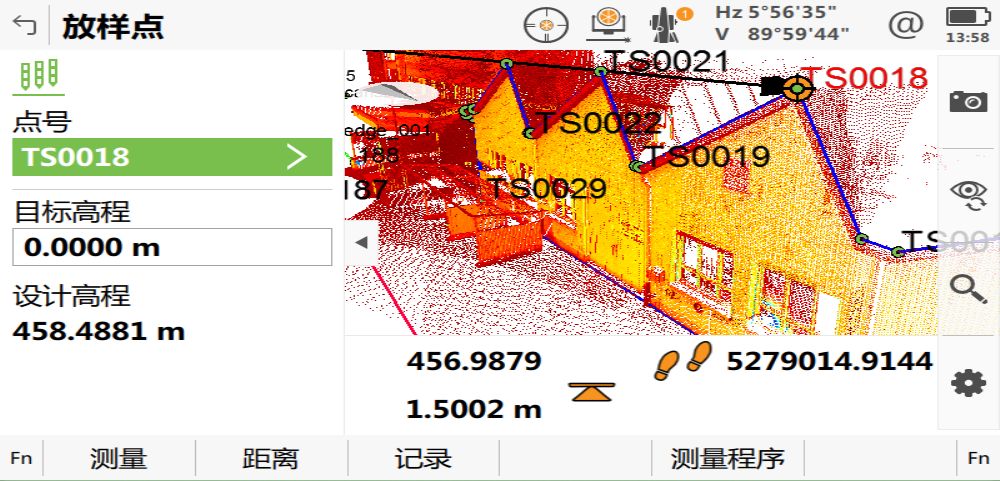

Captivate三维软件，三维无处不在
-
ATRplus技术，再次突破自动测量
-
1G双核A9处理器，刷新计算能力新高度
-
5英寸WVGA显示屏， 不止于大！分辨率是传统5倍
-
无棱镜标配500米，以备不时之需
-
WLAN等数传模块，随测随传，内外业一体化
|
角度测量
|
|
精度1Hz, V
|
编码，连续，四重角度探测
|
1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon)
|
|
距离测量
|
|
范围2
|
棱镜(GPR1,GPH1P)3
|
1.5m 至 > 3500 m
|
|
无棱镜/任何表面4
|
R500: 1.5m to >500m, R1000: 1.5m to >1000m
|
|
长测量模式2,4,5
|
12000m
|
|
精度/测量时间
|
单次(棱镜)2,5
|
1mm + 1.5 ppm / 典型 2.4 秒
|
|
单次(任何表面)2,4,5,6
|
2 mm + 2 ppm / 典型 3 秒
|
|
连续(棱镜)2,5
|
3mm + 1.5 ppm / 典型 0.15秒
|
|
光斑大小
|
50m处
|
8 mm x 20 mm
|
|
测量技术
|
基于相位原理系统分析技术
|
同轴，红色可见光
|
|
图像
|
|
广角相机
|
传感器
|
500万像素 CMOS 传感器
|
|
视场
|
19.4°
|
|
帧频率
|
高达 20 帧每秒
|
|
马达
|
|
直驱
|
转速
|
较大45°(50 gon)每秒
|
|
自动照准 (ATR)
|
|
范围 ATR模式2 / 跟踪模式2
|
圆棱镜 (GPR1, GPH1P)
|
1500 m / 1000 m
|
|
360°棱镜 (GRZ4, GRZ122)
|
1000 m / 1000 m
|
|
精度1,2 / 测量时间
|
ATRplus 测角精度(Hz, V)
|
1" (0.3 mgon), 2" (0.6 mgon), 3" (1 mgon), 5" (1.5 mgon) /典型 3-4s
|
|
搜索
|
|
范围 / 搜索时间8
|
360° 棱镜 (GRZ4, GRZ122)
|
300 m / 典型 5 秒
|
|
导向光 (EGL)
|
|
|
|
工作范围 / 精度
|
|
5 –150 m / 典型 5 cm，100 m处
|
|
一般参数
|
|
|
|
机载软件系统
|
Captivate软件（含应用程序）
|
|
|
处理器
|
TI OMAP4430 1GHz 双核 ARM? CortexTM -A9 MPCoreTM
|
操作系统-Windows EC7
|
|
显示屏和键盘
|
5英寸，WVGA，彩色，触屏，双面
|
37 个按键，带照明功能
|
|
操作
|
2个位驱动，用户自定义快捷键
|
|
|
电源
|
可更换内置锂电池，具有给电池充电功能
|
使用时间 5–8 小时
|
|
数据存储
|
内存 / 存储卡
|
2GB / SD 卡 1 GB 或 8 GB
|
|
接口
|
RS232, USB, Bluetooth?, WLAN
|
|
|
重量
|
包括电池
|
5.3-6 kg
|
|
环境参数
|
工作温度范围
|
–20℃至 + 50℃
|
|
防尘防水 (IEC 60529) / 防雨
|
IP65 / MIL-STD-810G，方法 506.5-I
|
|
防潮
|
95%, 无冷凝
|
|
1: 标准差,依据 ISO 17123-3
2: 阴天，无雾霾，能见度 40 km，无热流闪烁
3: 1.5 m 至 2000 m，使用 360°棱镜 (GRZ4，GRZ122)
4: 测量目标处于阴影下，阴天，柯达灰白板 (90% 反射率)
5: 标准差，依据 ISO 17123-4
6: 距离 > 500 m：精度 4 mm + 2 ppm，测量时间 典型 6 秒
|
|
|
|
